Lepších tepelně izolačních vlastností je možno dosáhnout kombinovanou konstrukcí profilu. U oken plastových lze vidět snahu o zlepšení součinitele tepelného prostupu rámu výplní některých komůrek profilu tvrzenou PU pěnou nebo jen obyčejnou PU pěnou, případně instalací polystyrenové vložky.
Jde o poměrně výhodné řešení, i když se nejedná o žádnou převratnou novinku. Toto řešení prosazovala již v 80. letech 20. století firma Shock Thermassiv GmbH, která je též držitelem několika patentů. Jako zřejmě první akce tohoto druhu v České republice byla provedena instalace těchto oken na nové budově tehdejší Státní plánovací komise, později Konsolidační banky v Praze.
Výhodné řešení z pohledu technického, nevýhodou je vyšší cena zapříčiněná technologickou náročností výroby.
Spára mezi izolantem a s těnou profilu po obvodě vložky poněkud snižuje účinnost opatření.
U oken dřevěných je jedinou možností sendvičová kombinace dřevěné části rámu a částí tvrzeného polyuretanu. Kromě příkladů uvedených výše je tato možnost znázorněna na dalším obrázku (níže vlevo).
Občas lze vidět i snahu o vytvoření komůrek uvnitř dřevěného profilu, které však přínos prakticky nemá.

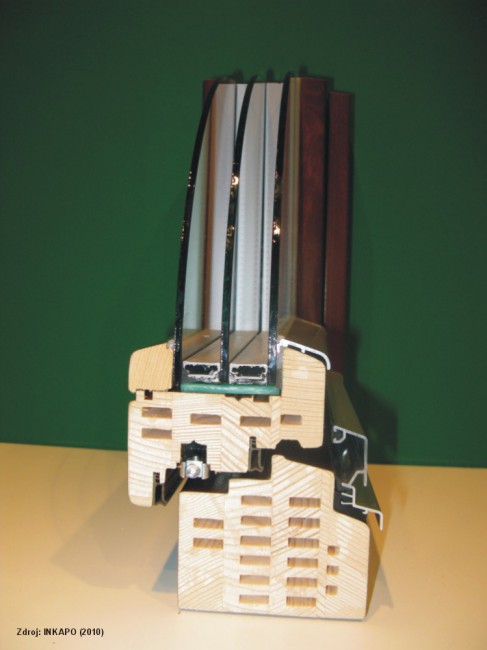

Tvrdší purenit zlepšuje izolaci a je tuhý, vložka z polyuretanu se umísťuje do místa napojení parapetu.
Toto řešení je spíše marketingovým tahem některých výrobců, praktický význam má mizivý.
Sendvičové uspořádání profilu spolu se zakrytím vnějšího povrchu okna či dveří hliníkovým krycím profilem je poměrně účinným druhem snížení součinitele prostupu tepla rámy. Umožňuje též přidání dalšího skla, které je předsazeno před hlavní křídelní výplň. Tímto řešením lze dosáhnout též prostoru pro umístění některých stínicích opatření (většinou meziskelních žaluzií.
Zmíněná úprava se provádí jak u dřevěných tak i u plastových výrobků. Tato řešení se používají pro nízkoenergetické domy případně i pro domy splňující pasívní standard.

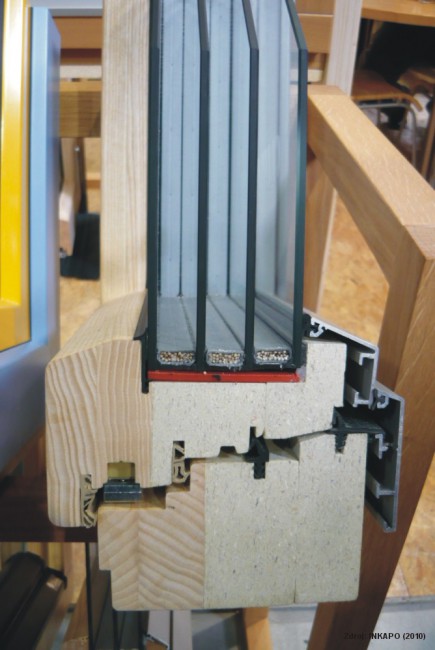

Sendvičová konstrukce zlepšuje tepelně technické vlastnosti profilu.
Sendvičová konstrukce zlepšuje tepelně technické vlastnosti profilu.
Někteří výrobci (jedná se zejména o ty, kteří jsou angažováni ve skupině Centrum pasívního domu) se pustili směrem zesilování konstrukční tloušťky rámů a současné kombinace použitých materiálů. Takové výrobky se obvykle doplní izolačními skly s větším množstvím tabulí.
Jde o vhodné inovační řešení, pozor je potřeby dát na skutečnost, že při použití izolačních výplní s větším počtem skel se snižuje pasívní solární zisk otvorové výplně g [-]. Tato skutečnost může i podstatně ovlivnit celkovou energetickou bilanci budovy. Je proto nutno posoudit takové opatření výpočtem energetické bilance. V rámci projektové dokumentace je též nutno zpracovat detaily napojení do stavebního díla.
